ロータリーコアプラー(ロッド回転シリンダー)

日本・USA特許取得
第8回(平成9年度)大田区新製品・新技術コンクール最優秀賞受賞

動作タイプの紹介

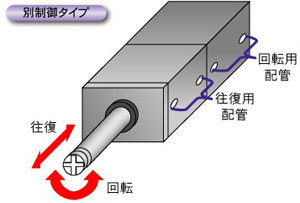

別制御タイプ ロッドの往復動作と回転動作の別制御が可能です。
ロッドの往復動作と回転動作の別制御が可能です。(配管を連動させれば動作連動も可)

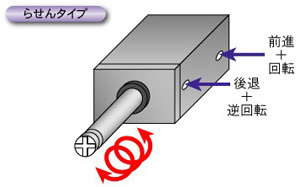

 らせんタイプ ロッドが回転しながら前進・後退します。(らせん運動)
ロッドが回転しながら前進・後退します。(らせん運動)

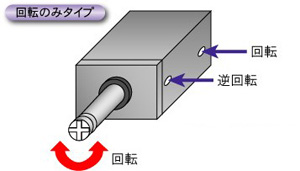

 回転のみタイプ 一定の角度でロッドが回転します。(往復動作無し)
一定の角度でロッドが回転します。(往復動作無し)



動画解説



金型での使用例

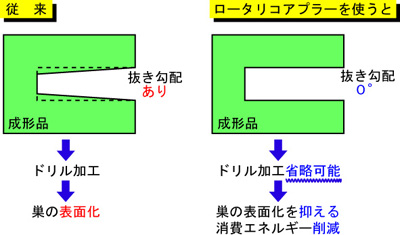

ロータリーコアプラーは中子を回転(離型)させて引抜をするため、従来必要だった中子テーパを0°にする事が可能になり、ネットシェイプ化を図る事が出来ます。

特徴

金型での使用例 ロータリーコアプラーを使うと
